案例簡介：
目錄 第一節、項目背景 第二節、需求分析 第三節、系統設計 3.1啟動手持機巡檢系統。 3.2系統登錄 3.3系統主界面 3．4巡檢采集 3.4數據同步 第四節巡檢管理部分 4.1用戶登陸 4.2巡檢查詢
詳細介紹：
需求分析
大慶油田采油廠是大慶油田的命脈，采油廠鍋爐也尤為重要，鍋爐設施日常巡檢是保障設施正常運行，少發生或不發生安全事故的一個重要手段，目前是人工巡檢，主要靠人員自覺性工作，但是巡檢人員是否到位，到位現場采集的數據是否準確無從判斷，所以委托我司設計一套日常巡檢管理系統。首先確保人員到位，其次現場設備運行數據要采集回來，實時上傳到后臺管理中心軟件上，軟件可以自動統計分析數據，生成巡檢數據報表，設備運行報表，設備臺賬報表，隱患報表，圖表。
初步了解下來，大慶鍋爐廠巡檢管理系統配置如下
手持PDA ：p-6000 13
現場巡檢點：13.56M 460個
巡檢管理軟件 1套 B/S版本
服務器 1臺（配套系統軟件自備）
UPS （甲方自備）
打印機 （甲方自備）

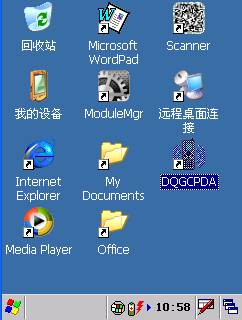

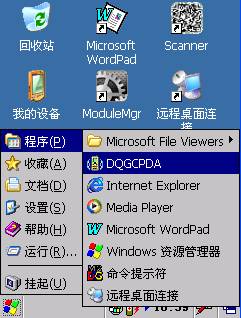

通過雙擊打開桌面上 巡檢軟件 圖標
登錄手持機巡檢系統。通過輸入部門和相應的崗位信息進行登錄，信息輸入完成之后通過點擊進入系統按鈕主界面?？梢酝ㄟ^點擊退出系統按鈕退出系統。登錄的部門和崗位信息是必須填寫的，關系到后面讀取到設備點之后相應的事件信息的獲取。

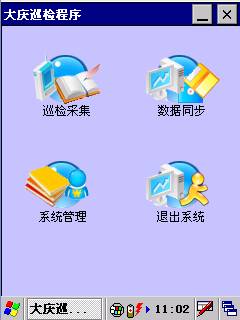

系統主界面如下，主要包括巡檢采集，數據同步，系統管理和退出系統四大模塊。

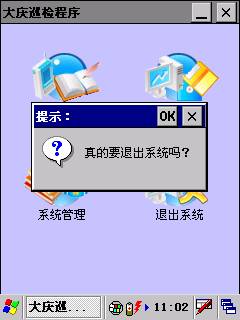

進入系統主界面之后可以通過點擊相應的按鈕進入相應的模塊，點擊左上的S1按鍵進入巡檢采集模塊；點擊右上方的S2按鍵進入數據同步模塊；點擊退出系統按鈕或者是右上方的Esc按鈕退出系統，退出的時候有確認退出系統的對話框。

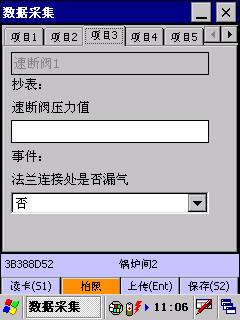

通過讀卡按鈕或左上角S1按鍵獲取現場設備點的信息點信息，并通過內置的數據庫查詢該設備的屬性信息和相應的事件信息，用戶可以選擇對應事件的事件選項，輸入巡檢的抄表數據，通過上傳按鈕或是回車按鍵，進行數據即時上傳，也可以通過保存按鈕或是右上角S2按鍵，進行數據本地保存。事件選項采集
數據本地保存

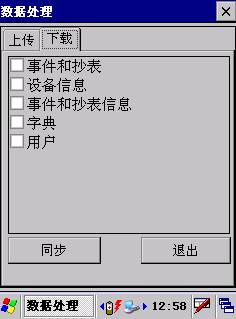

數據同步主要包括兩個部門，一個是下載，一個是上傳。數據下載指的是將系統后臺設置的信息定期同步到手持設備上，主要包括系統的事件和抄表，事件和抄表信息，設備信息以及一些基礎的設置。用戶可以選擇相應的信息進行同步，也可以對所有的數據進行同步。（現在只是支持通過連接數據線的方式進行同步）。具體的操作方式是只要手持機連接到電腦成功之后，打開數據處理模塊，切換到下載選項卡，選擇好要同步的信息之后點擊同步按鈕即可。

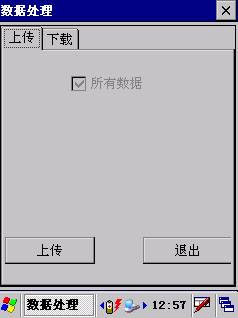

數據上傳指的是在某些情況下如果GPRS沒有連接，那么用戶通過手持機采集的信息將保存在手持機本地，用戶回到機房之后可以通過連接數據線的方式將剛剛采集的信息上傳到服務器上。具體的操作方式是只要手持機連接到電腦成功之后，打開數據處理模塊，切換到上傳選項卡，點擊上傳按鈕即可。
數據下載 數據上傳

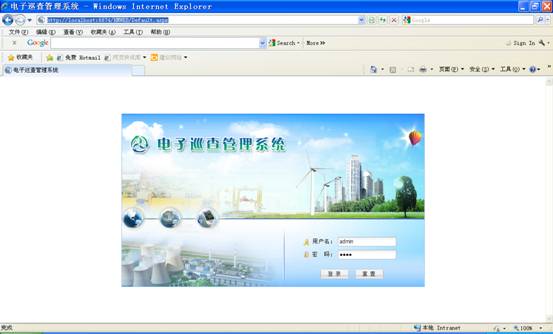

啟動IE瀏覽器。在地址欄中輸入“大慶鍋爐廠電子巡檢管理系統”的URL地址：http://IP地址/DQGCWEB/Default.aspx，進入系統登陸界面。如下圖：
輸入用戶名、密碼，點擊
按鈕進入系統頁面。點擊
按鈕，將用戶名，密碼信息清空。
4.2 巡檢查詢，巡檢報表導出，打印
成功登陸系統后，進入巡檢查詢頁面。查詢初始頁面，分為上下兩部分。上部為查詢條件與按鍵欄組成，下部空白部分為巡檢信息框。如下圖：
所屬計劃下拉框與所屬班次下拉框是必選項。先選取所屬計劃下拉框中的巡檢路線，所屬班次下拉框會對應生成班次信息，請依次點選。點選輸入完查詢條件后，點擊
按鈕，下部顯示出相應的巡檢信息。如下圖：

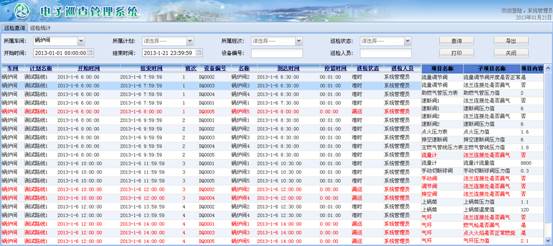

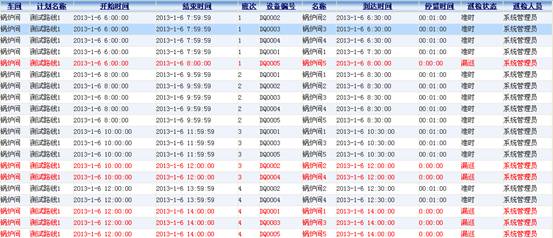

巡檢信息分為左右兩部分，左邊部分顯示巡檢路線信息，紅色信息表示漏巡信息。點選改變左邊巡檢路線信息所選行時，右邊的巡檢點信息也會隨之而改變，而且會顯示拍攝的巡檢點照片。如果巡檢路線信息標注為紅，則右邊巡檢點信息顯示為空白。如下圖：

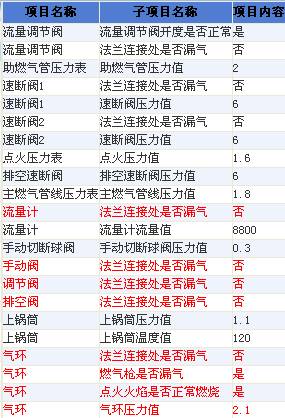

右邊部分顯示巡檢點信息，紅色信息表示巡檢點狀態異常。如下圖：
查詢完巡檢信息，可以點擊

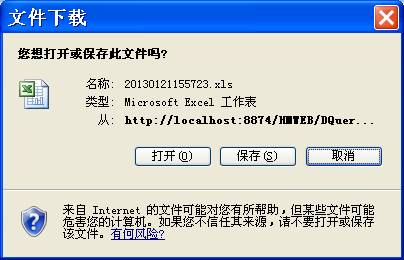

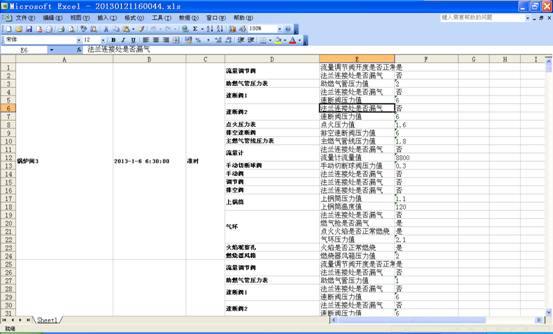

按鈕，將巡檢信息以電子版Microsoft Excel格式（*.xls）導出并保存在PC上。如下圖：
點擊
按鈕，直接將巡檢信息以紙質版信息格式打印出來。如下圖：
點擊選項卡上的

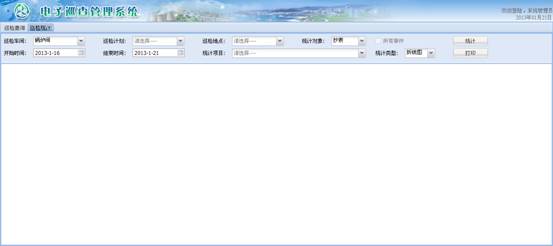

按鈕，進入巡檢統計頁面。統計初始頁面，分為上下兩部分。上部為查詢條件與按鍵欄組成，下部空白部分為巡檢信息圖表框。如下圖：
統計對象分為抄表和事件兩類。
對于抄表對象，所屬計劃下拉框、所屬班次下拉框和統計項目下拉框是必選項。先選取所屬計劃下拉框中的巡檢路線，所屬班次下拉框會對應生成班次信息，選取之后，統計項目下拉框中也產生數據以供選取，請依次點選。型可以通過統計類型下拉框
中選擇。抄表對象只能選取折線圖和柱狀圖兩種，餅圖不可選取。點選完查詢條件后，點擊
按鈕，下部顯示出相應的巡檢點信息圖表，如下圖：抄表折線圖

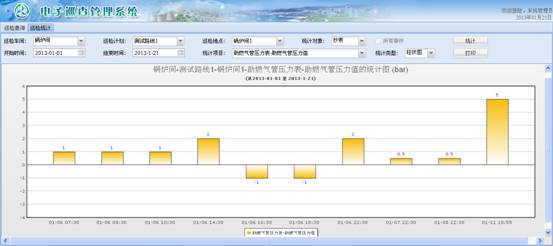

抄表柱狀圖
對于事件對象，有兩種查詢方法，第一種點選條件和抄表對象類似，依次點選。另一種是可以直接點選所有事件勾選框。類型可以通過統計類型下拉框中選擇。點選完查詢條件后，點擊

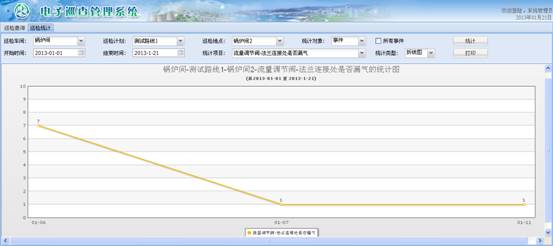

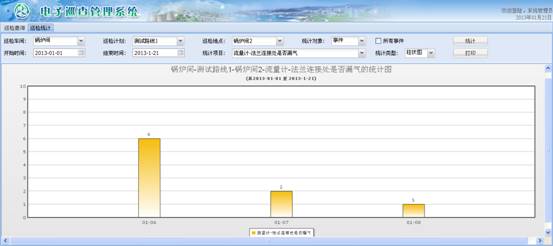

按鈕，下部顯示出相應的巡檢點信息圖表，如下圖：事件折線圖
事件柱狀圖
事件餅圖
根據項目需求，系統設計為由rfid對巡檢設備進行定位；
定位信息和現場采集的設施工作信息由GPRS（CDMA）或者3G網絡或者WIFI實時上傳到系統管理平臺（也可通過USB數據線提供非實時的數據上傳）。
系統管理平臺對以上數據自動歸檔保存，并自動統計與分析，提供巡檢到位統計和設施工作情況兩大類報表。還設施的GIS地圖和電子臺帳，可以實現對從新建到日常運行、維護保養直至廢除的全程管理。
巡檢人員隨身的攜帶手持式PDA巡檢儀同時內置了GPS定位，RFID和GPRS通訊模塊，定位精度5-10米，巡檢人員巡視檢查過程中，每到一個設備處，巡檢儀讀取設備上的RFID標簽，巡檢手持PDA會提示巡檢人員需要抄取的數據和工作內容，抄取好后，通過GPRS網絡實時發回到系統管理軟件，并形成巡視檢查的工作報表，設備運行報表等各類型報表。
對巡線過程中設施構建、修改關聯關系。對設施某些重點管線和區域可在地圖上設置關鍵位置考核點。巡檢計劃編制，針對信息點和位置考核點制定巡檢計劃，包括巡檢樣板設置，巡檢周期設置，可設置日計劃、月計劃、季度計劃和臨時計劃。設置巡檢人員和不同管網設施巡檢工作內容。下發到手持終端。
可以將現場拍攝的圖片實時通過GPRS網絡回傳到管理平臺軟件，或者將拍攝的圖片及錄像資料存入手持PDA設備，回公司后通過USB將所有影像數據傳輸?shù)诫娔X管理軟件。
將現場抄到的設施的隱患運行數據在現場抄取，并通過GPRS網絡將抄取數據實時回傳到管理中心軟件，同時附屬設施的固有屬性可以根據燃氣公司提供電子檔資料預先導入系統，也可由巡線人員現場抄取通過GPRS網絡回傳到管理中心。
以報表形式輸出各種歷史數據及記錄
通過現場采集信息點的信息和時間和巡檢計劃做自動比對
提供巡檢記錄明細查詢表，可查詢巡檢人員、巡檢地點、巡檢設施和巡檢時間，巡檢停留時間在內的巡檢記錄
自動分析巡檢計劃實施中的漏巡，正常巡檢，不合格巡檢信息
提供巡檢人員巡檢到位考核報表、巡檢計劃實施情況報表、設施巡檢記錄報表等

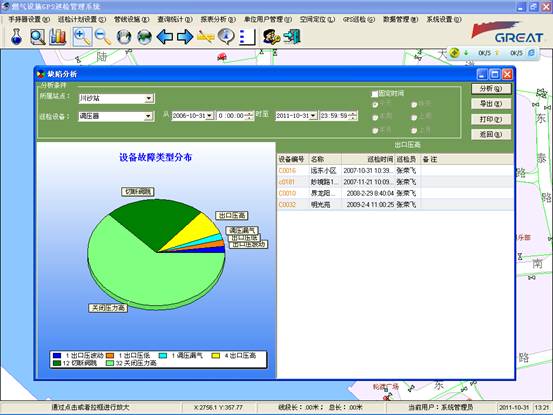

對每次巡檢時記錄和上傳的設施的工作參數作自動分析 提供每次巡檢中設施的工作情況和照片的查詢 對設施的工作情況的歷史記錄 并按管理要求作各類分析，包括缺陷分析，故障統計，歷史參數分析等等
巡檢過程可對管線或設施現場拍照實時回傳到管理中心作為搶險調度依據 巡檢過程對設備現場拍攝視頻，通過3G網絡回傳到管理中心作為搶險調度依據，此功能適用于3G網絡的PDA
可根據管理實際需求添加、修改、刪除用戶信息，修改用戶登錄密碼，并給予用戶對系統的使用權限。
可以對系統的使用角色進行描述，以規范管理，可以添加、修改、刪除角色記錄，并對各種角色的權限進行設置。
管理系統由三部分組成， 即手持設備部分、現場電子標簽，系統管理中心部分。

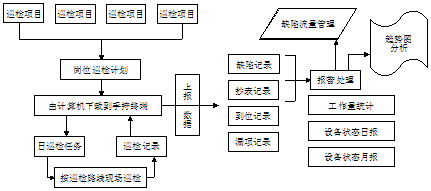

工作流程圖
根據項目要求及使用環境要求，防護系統選用了防護等級達到IP65的工業級手持式巡檢儀，無源型全密封設計的電子標簽，軟件采用B/S結構（網頁瀏覽方式）設計，避免了C/S結構（客戶端方式）安裝客戶端麻煩，訪問速度慢，系統穩定性差的弊端。
軟件采用先進的B/S結構，應用SQLSERVER，WEBGIS等核心技術開發，地形道路圖使用GOOGLE MAP。（GOOGLE MAP為免費的道路地形GIS資料，每年會做一定的更新，在用戶還沒有建立或購買測繪道路地形數據時，是較理想的選擇，既可提供較準確的道路地形資料，又可為用戶節約大量的地圖購買和每年更新的費用，也避免了可能發生的地圖資料版權法律糾紛）

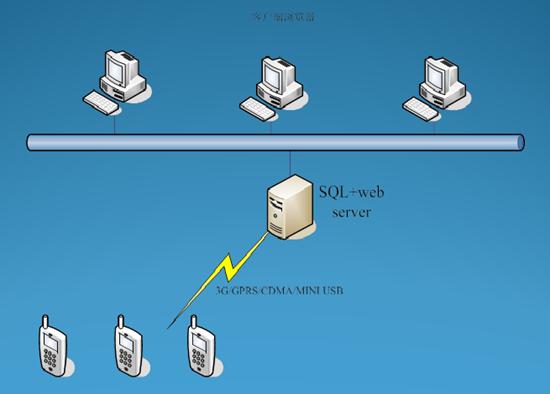

軟件網絡結構示意圖
巡檢數據，管網及附屬設施GIS資料，電子臺帳信息，用戶信息等系統管理軟件數據統一發送并保存在一臺數據庫服務器中，并由該服務器負責以網頁形式發布軟件。用戶可用任意電腦由局域網或者是外網直接用瀏覽器訪問使用軟件，不需要安裝任何客戶端軟件。這樣不僅大大提高了使用軟件的便利性，更加強了系統的穩定性，確保了系統數據的安全和可靠性，又避免了由于客戶端軟件帶來的系統不穩定性，同時系統的維護工作量大大降低。

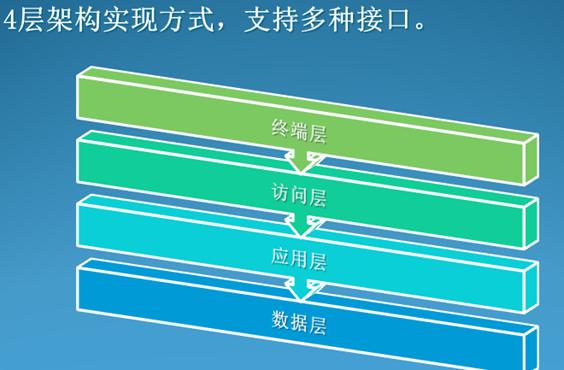

軟件結構示意圖1
軟件結構示意圖2
采用SQL網絡型數據庫
支持C/S和B/S結構
可遠程維護，自動版本升級
開放的數據接口
穩定性
作為管線日常維護一個比較重要的系統，必須能高可靠的連續運行，本系統本著經濟實用，高性價比的原則設計，從系統結構、設計方案、技術保障等方面綜合考慮，采用B/S結構設計，設立單獨的數據和通信服務器，使得性能保證穩定可靠。
硬件充分考慮野外的使用環境，選用工業級的巡檢儀和適合多種安裝方式的信息點，確保系統的穩定性。
先進性
系統采用全WEB頁面的方式，包括先進的WEBGIS技術。
巡檢儀集成了RFID，GPS，GPRS和攝像頭等功能，更好的滿足了巡檢人員現場使用的實際需求，并為以后系統向現場搶修，維護的使用提供了良好的基礎。
可擴展性
系統提供標準的數據庫接口可方便的導入其他數據庫資料，或是excel、CAD資料，為系統數據導入提供便利可輸出入設施臺帳資料和工作信息到其他管理系統，方便用戶實施大管理平臺的系統集成
維護便利性
系統數據及軟件發布由一臺數據服務器完成，系統維護工作量小
GREAT設備巡檢管理系統是由上海格瑞特科技實業股份有限開發生產。上海格瑞特是國內專業的巡檢產品制造商和巡檢解決方案的提供商，從1997年開始從事巡檢手持儀，巡檢信息管理平臺的開發與銷售。目前公司是國家巡檢行業標準的首席制定單位，上海市高新技術企業，并連續多年通過企業ISO認證。十余年來已為國內數萬用戶提供了高品質的巡檢管理系統。
GREAT設備巡檢管理系統已經成功在以下燃氣公司得以應用：
1） 大慶鍋爐廠
2） 上海艾森肉食品有限公司門店巡檢管理
3） 山東東阿阿膠股份有限公司生產設備巡檢系統
4） 中國石油齊魯石化下屬10個工廠生產裝置巡檢管理系統
5） 江西三美化工有限公司生產裝置巡檢管理系統
6） 遼寧華錦化工集團下屬4個工廠生產裝置巡檢管理系統
7） 寧波科元塑膠有限公司生產裝置巡檢管理系統
8） 嵐山港油庫巡檢管理系統
9） 克拉瑪依石化下屬工廠生產裝置巡檢管理系統
10）克拉瑪依油建公司油庫巡檢管理系統
11）新疆國家儲油基地巡檢管理系統
12）中國石化冊子島油庫
13）金地石化
14）元邦化工
15）寧波萬華聚氨酯
16）寧波天利石油
17）泉州三美水電
18）江蘇江遠熱電廠
19） 新疆哈密煤電廠
20）寧波鄞州供電局4KW,110KW供電線路巡檢管理系統。
21）中國石化冊子島油庫
22）大港油田油井巡檢管理系統
23）遼河油田
24）鄭州鐵路局月山段鐵路路軌巡檢管理系統
25） 包頭鐵路局
26）昆明鐵路局
27）上海磁懸浮安全巡檢管理系統
28）蘇州江遠熱電有限公司供熱設備巡檢系統
29）上海地鐵運營安全巡檢管理系統
30）上海天然氣管網有限公司裝置及站點裝置巡檢管理系統
31）上海燃氣浦東銷售有限公司調壓站巡檢管理系統
32）上海燃氣浦東銷售有限公司裝置及閥門巡檢管理系統
33）上海燃氣浦東銷售有限公司表具抄巡管理系統
34）上海大眾燃氣有限公司犧牲陽極巡檢管理系統
35）上海青浦煤氣管理所設備及裝置巡檢管理系統
36）上海金山天然氣有限公司設備及裝置巡檢管理系統
37）岳陽華潤燃氣設備巡檢管理系統
38）湖州新奧燃氣有限公司GPS巡檢管理系統
39）無錫華潤燃氣設備巡檢管理系統
40）吳淞煤氣制氣廠巡檢管理系統
41）上海市北燃氣有限公司
42）湖州新奧燃氣裝置及設備巡檢管理系統
43）上海嘉定電信GPS巡檢管理系統
44）上海天然氣管網陰極保護巡檢管理系統
45）上海天然氣供氣部16個生產站巡檢管理系統
46）大慶燃氣設備及裝置巡檢管理系統
47） 宿遷中石油昆侖燃氣站點設備及裝置巡檢管理系統
48）射陽中石油昆侖燃氣設備及裝置巡檢管理系統
49）徐州中石油昆侖燃氣設備及裝置巡檢管理系統
50）寶應中石油昆侖燃氣有限公司設備及裝置巡檢管理系統
51）建湖中石油昆侖燃氣有限公司設備及裝置巡檢管理系統
52）東臺中石油昆侖燃氣有限公司設備及裝置巡檢管理系統
53）東海中石油昆侖燃氣有限公司設備及裝置巡檢管理系統
54）泰州中石油昆侖燃氣有限公司裝置巡檢管理系統
55）青島泰能燃氣裝置GPS巡檢管理系統
56）洛陽新奧燃氣裝置及裝置GPS巡檢管理系統
57）沅江華潤有限公司裝置及裝置巡檢管理系統
58）福州車輛段動車組車輛巡檢管理系統等，
59）五號溝LNG站
